СКВ для музейных помещений на примере национальной художественной галереи в г. Йошкар-Оле

О. Я. Кокорин, доктор техн. наук, профессор МГСУ

Н. В. Товарас, канд. техн. наук, генеральный директор ООО «НПФ «ХИМХОЛОДСЕРВИС», tovaras@himholod.ru

А. П. Иньков, канд. техн. наук, директор ООО «ЭКОТЕРМ»

М. А. Колосов, канд. техн. наук, доцент МГТУ им. Н. Э. Баумана, ведущий специалист ООО «НПФ «ХИМХОЛОДСЕРВИС», kolosov@bmstu.ru; kolosov@himholod.ru

Реализация вытесняющей вентиляции и работа СКВ в зимний период

В экспозиционных залах реализована вытесняющая вентиляции. Для этого из эжекционных доводчиков (ДЭ) воздух поступает в нижнюю зону помещения со скоростью потока не более 0,3 м/сек. Загрязненный воздух со всеми вредностями, поступающими от людей, вытесняется к потолку. Удаление загрязненного, нагретого воздуха производится из верхней зоны помещения. Таким образом, комфортный микроклимат в обслуживаемой зоне, характеризующийся хорошим качеством внутреннего воздуха, создается при низком расходе воздуха, обеспечивая комфортное и экономичное кондиционирование зала.

В ночном режиме работы влаговыделений в помещении нет, тепловлажностное отношение равно нулю, и влагосодержание воздуха не меняется. Задачей автоматической системы управления СКВ является только поддержание температуры в помещении на нижней границе допустимой зоны. Температура воздуха в обслуживаемой зоне t_вн контролируется датчиками, которые настраиваются от центрального компьютера управления в зависимости от изменения t_н. Зимой стоит задача подогрева помещений, и для этого к теплообменникам доводчиков подводится горячая вода. Датчики контроля в обслуживаемой зоне помещения автоматически меняют расход греющей воды в теплообменнике индивидуально в каждом доводчике, обеспечивая таким образом тонкую регулировку температуры и влажности в зале.

Зимой теплопоступления в экспозиционных залах минимальны, и СКВ работает следующим образом (см. рис. 2 в «АВОК», №6, 2016). Стрелками из точки П_н показаны два направления изменений параметров воздуха в ДЭ перед окончательной подачей его в зал: в ночном и в дневном режимах работы.

Через остекление и стены на южной стороне фасада возникают основные трансмиссионные теплопотери экспозиционных залов. На северном фасаде нет окон, и теплопотери тут значительно меньше. Остальные стены экспозиционных залов граничат с теплыми комнатами, и на них теплопотерь нет. Максимальные теплопотери будут наблюдаться в ночные часы зимой, когда в экспозиционных залах нет людей и нет дополнительных источников теплоты. Максимальные теплопотери каждого из залов могут достигать примерно 14 кВт.

В ночном режиме работы СКВ зала рециркуляционный воздух в объеме примерно 10000 м³/ч эжектируется ДЭ со стороны внутреннего остекления и из воздушной подушки под потолком. Проходя вдоль остекления внутренний воздух охлаждается с 23 примерно до 20 ⁰C, что компенсирует примерно 10 кВт внешних теплопотерь. Поэтому в ночном режиме требуется еще примерно 4,0 кВт теплоты для компенсации трансмиссионных теплопотерь и примерно 6,7 кВт теплоты для подогрева приточного наружного воздуха, поступающего к ДЭ с температурой примерно t_пн = 14 ⁰C. Суммарная теплопроизводительность всех ДЭ способна покрыть все эти теплопотери.

Во встроенном теплообменнике тепло поступает от горячей воды к рециркуляционному потоку воздуха, нагревая его примерно до 23,5 ⁰C (точка Вт, рис. 2). После смешения этого воздуха с приточным температура смеси составляет примерно t_п = 21,0 ⁰C, и воздух с этой температурой поступает в зал. В помещении зала этот воздух охлаждается до t_в = 20 ⁰C, компенсирует все теплопотери и поддерживает температуру и влажность в зале на требуемом уровне. Теплый воздух вытесняется к потолку, к верхней зоне помещения, где его температура повышается до +23,0 ⁰C, и откуда он удаляется вытяжкой.

В дневном режиме, когда в зале присутствуют люди, работает освещение и есть теп-лопоступления от приборов, внутренняя температура повышается более 20 ⁰C. Датчики температуры в помещении подают команду на сокращение расхода горячей воды через теплообменники, вплоть до полного их закрытия. Такое регулирование температуры позволяет не допускать скачков, и расчеты показали, что максимальное количество влаги от людей, которое может поступить в зал, не выводит параметры внутреннего воздуха за установленные границы. При полном закрытии поступления горячей воды в камере смешения в ДЭ температура воздуха опустится до t_п = 18,4 ⁰C. При такой температуре поток воздуха от ДЭ способен поглотить до 8,7 кВт явных тепловыделений.

За счет использования эжекционных доводчиков в сочетании с вытесняющей вентиляцией приточный воздух, поступающий в обслуживаемую зону, увеличивает свою способность к поглощению теплоты и влаги, что подробно рассмотрено в работах [7–9]. Приточный воздух, поступая в обслуживаемую зону, воспринимает примерно 60 % всех тепло- и влаговыделений в помещении. Остальные 40 % тепло- и влагопоступлений от людей вытесняются под потолок, где зимой создается воздушная подушка с температурой 23 ⁰C.

Малый перепад температуры воздуха по высоте обслуживаемой зоны (примерно 1,6 ⁰C) и тонкое регулирование t_в и φ_в создают необходимые условия для сохранения художественных произведений и ценностей, находящихся в экспозиционных залах, и исключительно комфортные условия для посетителей.

Расчет СКВ в летний период

В летнем периоде эксплуатации СКВ экспозиционных залов расчет нагрузок на аппараты центрального кондиционера и выбор холодильных машин также выполнялись из условия 100 % обеспеченности, т. е. проектирование этих систем производилось на экстремальные расчетные условия:

• абсолютная максимальная температура t_н.max = +39,0 ⁰C;
• влажность φ_н.max = 73 %, что соответствует влагосодержанию d_н.max = 33,0 г/кг и энтальпии i_н.max = 124,1 кДж/кг.

После проектирования СКВ, выбора аппаратов и уточнения их характеристик выполнялась проверка работы системы при средних расчетных параметрах наружного воздуха в двух режимах: для ночного, когда в помещении нет влаговыделений (нет людей) и ограничены тепловые нагрузки, и для дневного, когда в экспозиционном зале максимум посетителей, т. е. максимум влаговыделений и максимальные внутренние и внешние теплопоступления в помещение.

Средние расчетные параметры наружного воздуха для летнего периода в Йошкар-Оле составляют [6]:

• средняя температура t_н.ср = = +25,8 ⁰C;
• средняя относительная влажность φ_н.ср.= 55 %, что соответствует влагосодержанию d_н.ср = 12,0 г/кг и энтальпии i_н.ср = 55 кДж/кг.

На рис. 5 приведена i-d-диаграмма влажного воздуха. Процессы обработки приточного воздуха для экспозиционного зала в центральном кондиционере и ДЭ построены для отдельного режима (рис. 5, точка Н). В теплый период года приточный наружный воздух перед подачей в зал очищается в фильтрах, охлаждается и осушается в центральном кондиционере.

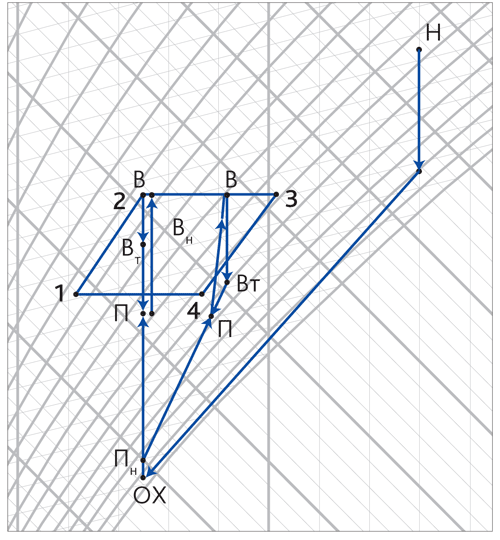

Рисунок 5. I-d диаграмма: построение двух режимов работы СКВ для экспозиционного зала в теплый период года. Обозначение процессов: Н → ОХ – охлаждение и осушение санитарной нормы приточного наружного воздуха в воздухоохладителе приточного агрегата; ОХ → Пн – нагрев в вентиляторе и воздуховодах; В → Вт – охлаждение рециркуляционного потока воздуха в теплообменнике ДЭ; Пн → П Вт – смешение потоков в ДЭ; П → В – поглощение влагои тепловыделений в зоне обслуживания, нахождения людей, трансформация параметров воздуха в «ночном» и «дневном» режимах работы СКВ; В → У – поглощение влаго- и тепловыделений под потолком зала

За счет охлаждения воздуха в секции воздухоохладителя (см. рис. 5, процесс Н → ОХ) до температуры +14,0 ⁰C выполняется конденсационная осушка воздуха до необходимой степени влажности, влагосодержание при этом уменьшается до 9,3 г/кг, т. е. до величины, позволяющей наиболее эффективно поддерживать влажность при вентиляции экспозиционных залов. Необходимый для работы секции осушки холод к воздухоохладителям кондиционеров поступает от холодильных агрегатов с хладоносителем, начальная температура которого +7,0 ⁰C.

После центрального кондиционера холодный осушенный воздух (точка П_н), относительная влажность которого φ_пн = 90÷95 %, влагосодержание примерно d_пн = 9,3 г/кг вентиляторами нагнетается по распределительной сети к ДЭ в зале. Воздух с такими параметрами летом способен наиболее эффективно поддерживать тепловой и влажностный баланс в экспозиционных залах галереи.

Окончательное регулирование влажности воздуха в помещениях строго в пределах 50÷60 % и точное регулирование температуры в пределах t_вн = +20,0÷24,0 ⁰C осуществляются в экспозиционных залах системой автоматического управления по сигналам от датчиков температуры и влажности, размещенных в залах. Температура в залах регулируется приточным холодным воздухом от кондиционеров и дополнительным охлаждением рециркуляционного потока внутреннего воздуха во встроенных теплообменниках ДЭ.

Для этого ко всем четырехтрубным ДЭ от холодильной станции подводится хладоноситель – дистиллированная вода – с температурой +14,0 ⁰C. Температура хладоносителя автоматически поддерживается на холодильной станции смешением холодной воды при температуре t_wх1 = +7,0 ⁰C от холодильной машины и с отепленной водой из зала. Смешение выполняется в трехходовом вентиле, обеспечивающем после себя хладоноситель с температурой t_wх = +14,0 ⁰C.

Летом в ночном режиме работы СКВ и когда в залах нет людей, в помещение поступает до 20 кВт тепла через стены и с солнечным светом. Как показали расчеты, воздух с параметрами в точке П_н, при отсутствии влаговыделений в залах, наиболее эффективно обеспечивает заданные климатические условия. При максимальном прогреве этого воздуха до температуры +24,0 ⁰C он обладает максимальной теплоаккумулирующей способностью, а относительная влажность его при этом не опустится ниже минимально допустимой границы 50 %. Система автоматики поддерживает относительную влажность в пределах 50÷60 %, управляя только дополнительным охлаждением воздуха в ДЭ.

В этом режиме внутренний воздух, проходя у поверхности остекления, нагревается примерно до температуры +25,0 ⁰C и эжектируется в ДЭ, где охлаждается в теплообменниках при постоянном влагосодержании (рис. 5, процесс В → Вт). После этого он смешивается со свежим приточным воздухом (точка П), температура которого t_пн = +15,0 ⁰C. Система управления климатом по сигналам от датчиков температуры и влажности в залах автоматически регулирует подачу хладоносителя к теплообменникам, плавно изменяя температуру эжектируемого воздуха в точке Вт.

Из ДЭ воздух в состоянии т. П подается в нижнюю зону зала, обеспечивая, таким образом, механизм вытесняющей вентиляции. При этом за счет расслоения параметров воздуха, за счет диффузии и конвекции влаги и теплоты по высоте зала, за счет вытеснения теплого воздуха к потолку повышаются влагосодержание и температура воздуха в верхней зоне помещения. Повышенное влагосодержание в верхней зоне обеспечивает дополнительную ассимиляцию влаги и тепла в расчете на единицу приточного воздуха.

В дневном режиме работы СКВ в помещениях присутствуют люди и возрастают теплопритоки. Предельные нагрузки на зал оцениваются в 27 кВт избыточного тепла и примерно 12,5 кг/ч избыточных влаговыделений от людей. Смесь инжектируемого и приточного воздуха (см. рис. 5, точка П) в этом случае имеет параметры, зависящие от внутренних нагрузок в зале. Процессы изменения параметров приточного и рециркуляционного воздуха при смешении показаны на рис. 5. В эжекционных доводчиках готовится воздух с параметрами точки П, способный поглотить избытки тепла и влаги, не выходя за пределы разрешенных значений в обслуживаемой зоне.

При максимальных нагрузках процесс ассимиляции тепла и влаги в зале идет от состояния т. П к границе зоны допустимых параметров в т. З (см. рис. 5). В этом случае при допустимой верхней температуре +24,0 ⁰C относительная влажность в обслуживаемой зоне не поднимается выше 60 %. Влажный воздух вытесняется в верхнюю зону зала, откуда он удаляется через вытяжку. Способность приточного воздуха поглощать избыточное тепло и влагу в сочетании с вытесняющей схемой вентиляции в зале позволяет эффективно и надежно обеспечивать допустимые условия в экспозиционных залах.

Как показал опыт эксплуатации залов, даже при экстремальных внешних условиях температура воздуха в обслуживаемой зоне не поднимается выше +22,5 ⁰C. Таким образом обеспечиваются тепловой комфорт для людей и отсутствие заметного градиента температуры по высоте обслуживаемой зоны (зоны пребывания людей), что отвечает требованиям к режиму работы СКВ в залах экспозиции художественных галерей.

В теплый период года в ночные часы, когда температура наружного воздуха по мокрому термометру может опускаться ниже 13,8 ⁰C, можно остановить холодильные агрегаты, а охлаждение воздуха в кондиционерах выполнять только за счет адиабатного увлажнения, что позволяет несколько снизить потребление электроэнергии. Сравнение созданной авторами энергосберегающей СКВ с зарубежными аналогами [10–12] показывает значительные преимущества по созданию требуемых параметров воздуха в обслуживаемой зоне, в условиях изменения тепло- и влаговыделений в помещении.

Преимущества разработанной энергосберегающей СКВ для музейных помещений:

• возможность круглогодичной работы в энергосберегающем режиме, обеспеченная применением адиабатного охлаждения и эффективной системы вытесняющей вентиляции;
• вытесняющая вентиляция обеспечивает комфортное и экономичное кондиционирование воздуха при низком расходе воздуха, высокое качество микроклимата в помещениях, низкий градиент температуры по высоте обслуживаемой зоны;
• автоматическое обеспечение заданных климатических условий в залах, их стабильность, отсутствие резких скачков температуры и относительной влажности даже при резких изменениях внешних условий. Контроль, очистка и регулирование подачи свежего и удаление отработанного воздуха выполняются центральными приточно-вытяжными кондиционерами, снабженными секцией адиабатного охлаждения;
• низкая стоимость эксплуатационных затрат на отопление и кондиционирование;
• низкая стоимость СКВ способствует снижению суммарных капитальных затрат, а ее высокая энергоэффективность позволяет снизить эксплуатационные затраты и экономить энергоресурсы.
