BIM и работа с фланцами – опыт Теплоком
В 2019 году в градостроительном Кодексе РФ появилось понятие BIM, с этого времени в России начал внедряться новый градостроительный подход с использованием информационных цифровых моделей, применение которых ведет к ускорению сроков проектирования, снижению рисков ошибок при проектировании, и в итоге приводит к значительному повышению качества реализуемых объектов.
Одному из аспектов работы в BIM среде и посвящена данная статья.
BIM и работа с фланцами – опыт Теплоком.
В 2019 году в градостроительном Кодексе РФ появилось понятие BIM, с этого времени в России начал внедряться новый градостроительный подход с использованием информационных цифровых моделей, применение которых ведет к ускорению сроков проектирования, снижению рисков ошибок при проектировании, и в итоге приводит к значительному повышению качества реализуемых объектов.
Компания Теплоком, следуя современному тренду на модернизацию строительной отрасли, полностью перешла на BIM технологии в части разработки тепломеханических модулей автоматизированных тепловых пунктов.
Одному из аспектов работы в BIM среде и посвящена данная статья.
![](/for_spec/articles/40/8112/art.jpg)
Фланец – это соединительная деталь, без которой никак не обойтись при проектировании инженерных систем. Корректно созданное семейство, правильно учтённое в настройках трассировки трубы – это важное подспорье для проектировщика, желающего добиться детальной проработки объекта.
Для размещения фланца, как и любого другого объекта в Revit, в проект должно быть загружено соответствующее семейство. И если производители трубопроводной арматуры, оборудования, КиП, идя в ногу со временем, заботятся о создании BIM библиотеки своей продукции, то такие изделия, как фланцы, оказываются никому не интересны.
Сегодня, столкнувшись с задачей учёта фланцев, проектировщик обнаружит, что ни одна популярная BIM библиотека не содержит универсального семейства. Компания Теплоком готова предложить своё решение для учёта фланцев в BIM. Мы предоставляем свободный доступ к семейству фланцев нашей собственной разработки.

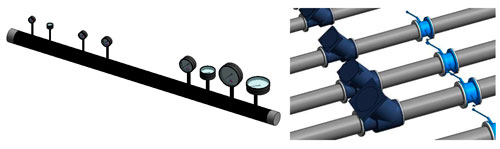

Прежде всего стоит обговорить уровень проработки семейства. Среди создателей BIM библиотек пока что не устоялось какой-то постоянной традиции, поэтому семейства разных производителей могут сильно отличаться по уровню детализации. Наряду с весьма детально проработанными манометрами одного из крупных производителей КиП можно обнаружить угловатые модели трубопроводной арматуры из библиотеки других авторов, где едва угадывается настоящий внешний вид изделия.
![](/for_spec/articles/40/8112/1.jpg)
Но не будем спешить обвинять авторов второй библиотеки в недостаточном внимании к графической части проекта. Фотореализм нужен не везде и не всегда, а сложные модели повышают нагрузку на систему. Нам же стоит определиться с тем, что мы хотим видеть от семейства приварных фланцев.
Так как мы используем Revit с целью разработки конструкторской документации на серийную продукцию, наши фланцы должны:
1. Соответствовать ГОСТ 332590-2015 в части геометрии,
2. Учитывать возможность закладки в проект как черных, так и нержавеющих фланцев,
3. Снабжаться крепежом и прокладками в виде вложенных семейств с возможностью их «отключения»,
4. Иметь корректные трубные соединители для правильного учёта длин примыкающих труб.
Ниже мы приводим наш вариант семейства фланцев. Мы создавали его для себя, но в семействе заложен потенциал для расширения доступной линейки типоразмеров, чтобы его мог использовать и сторонний специалист.
Оговоримся, что семейство не одно, а два. Первое – фланец плоский (тип 1), второе – фланец воротниковый (тип 11), или же «приварной встык», тот и другой – с уплотнительной поверхностью исполнения “B”.
Семейство фланцев от Теплоком
![](/for_spec/articles/40/8112/2.jpg)

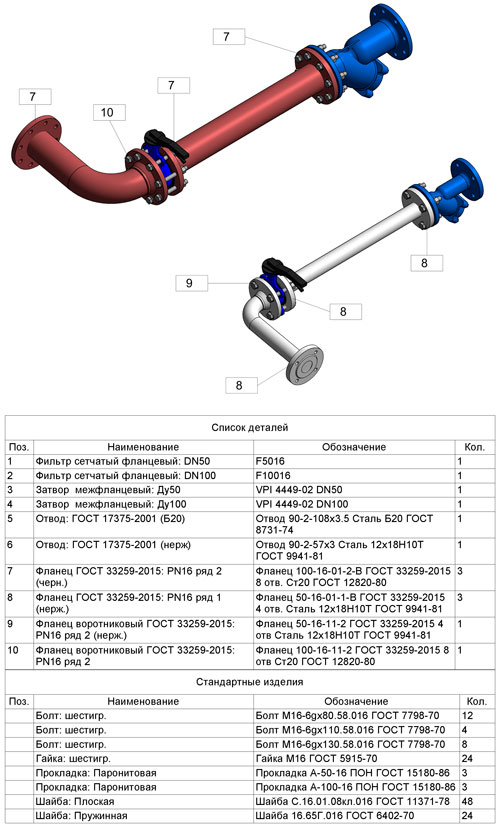

На рисунке выше показан пример сборки с нашими семействами фланцев. Отметим, что семейства для фильтров и затворов дисковых мы тоже разработали сами, не прибегая к библиотеке производителей, с целью добиться желаемого уровня визуализации изделий в Revit.
Как видно из графики и из спецификации, программа различает фланцы по материалу, номинальному давлению и ряду исполнения (1 и 2). Эти свойства фланцев указываются в параметрах типа, а условный диаметр фланца – это параметр экземпляра.
В наших семействах плоских и воротниковых фланцев создано по 4 типоразмера, что полностью покрывает наши потребности: ряд 1 и ряд 2, чёрные и нержавеющие, для PN16.
Если пользователю семейства необходимо разместить фланец, для которого ещё не предусмотрен типоразмер, например, с условным давлением PN10, то новый тип можно создать самостоятельно, не забыв указать соответствующие значения в параметрах типа.
Семейства работают с таблицами выбора параметров (*.csv), разработанными на основе данных из ГОСТ. Таблицы заполнены для всех PN в диапазоне диаметров 10-400. Таблицы выбора параметров используются в семействах не только для формирования геометрии, но и для поиска текстовых параметров, таких как «обозначение».
Наконец, обговорим последний важный технический вопрос, уже, вероятно, возникший в голове читающего нас опытного ревитчика: что с общими параметрами?
Приводим список общих параметров, используемых в семействах наших фланцев:
|
Работа семейства:

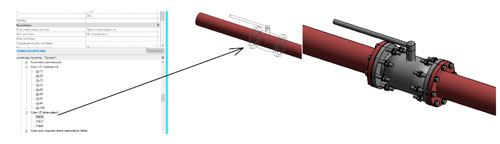

Если фланец указан в трассировке трубы, то при размещении арматуры на трубу фланцы добавляются автоматически:
![](/for_spec/articles/40/8112/3.jpg)

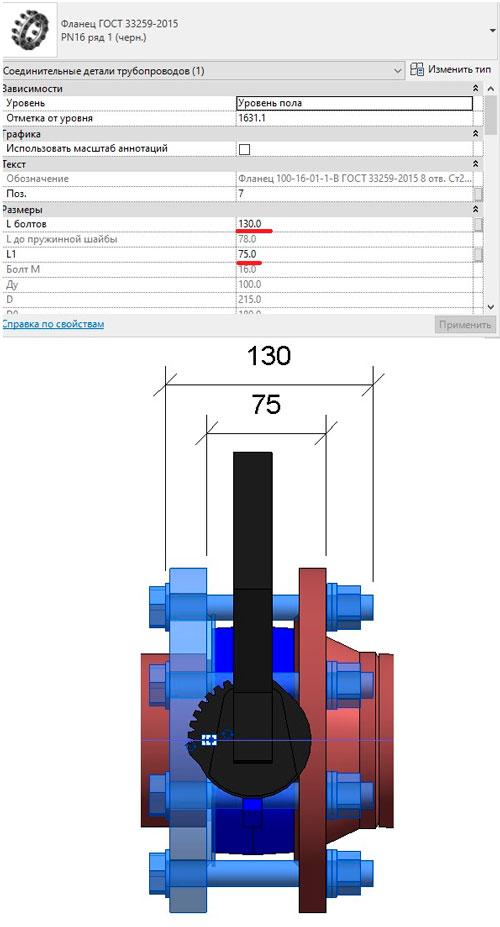

После построения необходимо выделить фланцы и на панели свойств указать желаемую длину болтов, а также измерить по месту и указать в параметрах экземпляра длину L1 (см. рис.)
![](/for_spec/articles/40/8112/4.jpg)
Заметим, что на примере, указанном выше, крепёж учтён только у плоского фланца. В воротниковом фланце убрана галочка с параметра «Учитывать крепёж». Галочка «Учитывать прокладку» стоит у обоих фланцев, так как они обе в данном случае нужны для межфланцевой арматуры.
В плоском фланце (тип 1) дополнительно можно указать параметр «от края трубы до зеркала», который определяет, насколько глубоко труба заходит во фланец, вернее – сколько она не доходит до зеркала фланца. По умолчанию этот параметр равен 3 мм. Это также видно на рисунке выше, где коннекторы плоского фланца расположены на расстоянии 3 мм.
Проектируйте красиво!
В руках современного проектировщика оказался универсальный инструмент, который на наших глазах стремительно меняет мир разработки инженерных систем.
Правильное семейство – это корректная геометрия и скрупулёзный учёт. Такие, казалось бы, незначительные нюансы, как количество болтов во фланцевом соединении и миллиметры труб, учтённые внутри плоских фланцев, составляют процесс модернизации строительной отрасли.

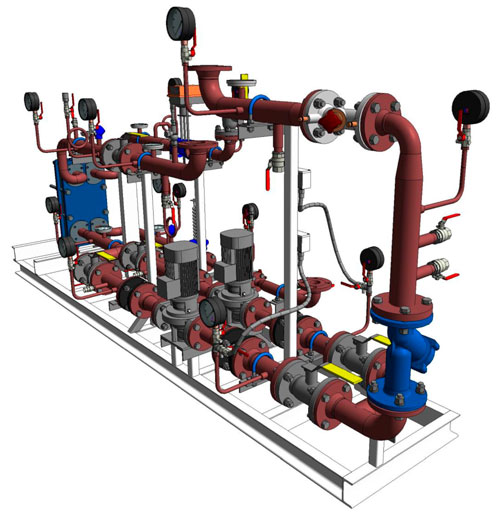

![](/for_spec/articles/40/8112/5.jpg)
BIM-семейство фланцев доступно для скачивания на нашем сайте в разделе Документация - https://teplocom-sale.ru/bim/
Компания Теплоком предоставляет клиентам полный перечень услуг по проектированию «под ключ» от предпроектного обследования до помощи при сдаче в РСО.
МЫ осуществляем проектирование:
Узлов учета тепловой энергии
- Узлов учета холодного водоснабжения
- Автоматизированных индивидуальных тепловых пунктов (АИТП), в т.ч. BIM моделирование
- Центральных тепловых пунктов (ЦТП)
- Насосных станций подъема и пожаротушения
- Котельных (в части тепломеханических решений)
Узнайте больше об услугах по проектированию на сайте Проектного офиса Теплоком www.proekt-tk.ru
