Одноступенчатые центробежные насосы VANDJORD NBV, VNK и TPV

Универсальные «рабочие лошадки»

Простая конструкция с одним рабочим колесом позволяет выпускать насосы этого типа в различной компоновке для максимального удобства решения прикладных задач. Линейка VANDJORD включает три базовых варианта исполнения: консольно-моноблочные насосы NBV, консольные VNK и моноблочные агрегаты семейства TPV с компоновкой инлайн. Это универсальное оборудование для использования в различных областях, включая системы водоснабжения, отопления и центрального теплоснабжения, кондиционирования воздуха, холодоснабжения и промышленного охлаждения, а также в промышленных процессах.

В зависимости от модификации, одноступенчатые центробежные насосы VANDJORD поставляются с двух-, четырех- и шестиполюсными энергоэффективными (IE3) трехфазными электродвигателями мощностью 0,75–355 кВт закрытого типа с вентиляторным охлаждением. Они обеспечивают подачу в диапазоне от 4 до 1870 м³/ч и развивают напор 5–150 м вод. ст., рассчитаны на максимальное рабочее давление 16 или 25 бар и предназначены для перекачивания невязких негорючих взрывобезопасных жидкостей без твердых или волокнистых включений при температурах от –20 до +140 °C (до +150 °C для некоторых моделей VNK).

Базовые модели насосов выпускаются с проточной частью и рабочим колесом, выполненным из различных типов чугуна (в т. ч. повышенного качества для систем с высоким давлением). Опционально возможно оснащать агрегаты рабочим колесом из нержавеющей стали класса AISI 304. Чугунные проточные части и рабочие колеса насосов защищены устойчивым к коррозии катафорезным покрытием. По запросу заказчика возможно производство оборудования в специальном исполнении.

Похожие, но разные

Теперь остановимся на особенностях применения оборудования в различном исполнении.

В целом в мировой практике встречаются все перечисленные типы исполнений насосов. В России на сегодняшний день наибольшее распространение получили вертикальные насосы инлайн, которые особенно широко применяются на предприятиях коммунальной отрасли, а также при проектировании и строительстве жилых зданий. Поэтому с них и начнем.

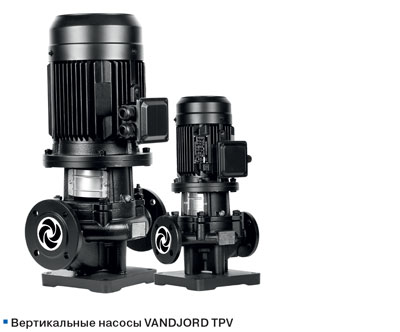

Вертикальные насосы VANDJORD TPV

Одноступенчатые моноблочные центробежные насосы TPV по функциональному назначению идентичны моделям NBV аналогичного типоразмера. Часто они обладают совершенно идентичными расходно-напорными характеристиками, одинаковой мощностью электродвигателей и таким же рабочим колесом. Отличием является пространственная компоновка.

Гидравлическая часть насосов TPV имеет расположенные в линию всасывающий и напорный патрубки одинакового диаметра (DN32–DN350), что позволяет расположить двигатель вертикально, установив его на корпус насоса. Валы электродвигателя и насоса являются разъемными и независимыми, благодаря чему сервисное обслуживание данных узлов возможно без отсоединения гидравлической части от трубопроводов, торцевое уплотнение может быть выполнено из разных материалов, а в проточной части установлены специальные бронзовые щелевые уплотнения, увеличивающие срок службы литых элементов насоса.

Такая конструкция решает сразу несколько взаимосвязанных задач:

• вертикальная компоновка позволяет оптимизировать площадь технических помещений, под которые в гражданской застройке с каждым годом отводится все меньше места;
• конфигурация инлайн упрощает проектирование инженерных систем и монтаж трубопроводов и сокращает сроки выполнения
  работ;
• разъемное соединение вала позволяет демонтировать для технического или сервисного обслуживания различные элементы насоса – двигатель, фонарь и рабочее колесо – без отсоединения корпуса от трубопроводов.

Консольно-моноблочные насосы VANDJORD NBV

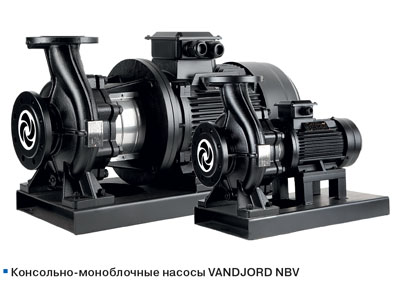

Гидравлическая часть консольно-моноблочных насосов NBV имеет осевой всасывающий (DN40–DN350) и радиальный напорный (DN32–DN350) патрубки, ориентированные под углом 90° друг к другу, а также горизонтально расположенные двигатель и валы. При этом электродвигатель и корпус насоса смонтированы на общей раме.

Отметим еще раз: оборудование этого семейства функционально и по своим техническим параметрам не отличается от аналогичных типоразмеров линейки TPV. Там, где позволяют площадь и конфигурация системы, могут использоваться консольно-моноблочные агрегаты. Кроме того, мощные и тяжелые горизонтальные насосы проще устанавливать и менять, чем вертикальные, а монтаж двигателя на раму снижает уровень создаваемых им вибраций и нагрузку на корпус насоса.

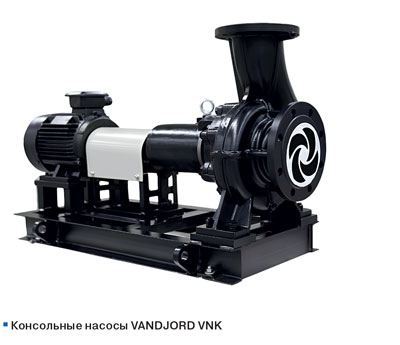

Консольные насосы VANDJORD VNK

Чем мощнее насос и чем выше нагрузка на него, тем чаще его приходится обслуживать и ремонтировать. В моноблочных насосах, независимо от компоновки, гидравлическая часть и двигатель образуют единый блок. Это существенно упрощает монтаж и экономит место, однако обслуживать моноблочные насосы сложнее. Поэтому в некоторых случаях, например на наиболее ответственных объектах, применяют консольные насосы. По своим характеристикам они могут быть идентичны консольно-моноблочным и вертикальным, однако имеют больше функциональных узлов, что позволяет разнести в пространстве составные части агрегата, упростив их обслуживание и сделав возможной замену по отдельности.

Конструктивно консольный насос состоит из четырех частей:

• двигателя;

• муфты;

• подшипникового узла;

• гидравлической части.

Так, в насосах VANDJORD VNK промежуточный корпус (фонарь) оснащен собственным набором подшипников, объединенных в одном корпусе с валом насосной части, торцевым уплотнением и системой смазки. Насосная часть с осевым всасывающим (DN100–DN350) и радиальным напорным (DN80–DN350) патрубками соединяется с двигателем через разъемную муфту жесткого или упругого типа. Каждый узел самостоятельно смонтирован на общей раме-основании, поэтому любой из них можно обслуживать, демонтировать или заменить отдельно.

Такая конфигурация делает оборудование сложнее в монтаже и вводе в эксплуатацию, увеличивает его габариты, вес и стоимость, зато облегчает обслуживание и позволяет в процессе эксплуатации контролировать работу каждого узла, в т. ч. с помощью специальных приборов и датчиков. К примеру, на ответственных участках нередко необходим постоянный мониторинг температуры и уровня масла в подшипниках.

Преимущества для использования в России

При выборе насосов помимо конструктивных особенностей каждого семейства агрегатов следует обратить внимание на некоторые общие особенности линейки VANDJORD. Например, каждая предназначенная для эксплуатации в России единица оборудования непосредственно на заводах-производителях проходит полноценное тестирование «на воде» на специальном стенде в условиях, имитирующих реальные. Это особенно важно при подборе технических решений для систем отопления и центрального теплоснабжения, предназначенных для использования в регионах РФ с суровым климатом.

Еще один важный момент – полноценный входной контроль качества по прибытии оборудования в Россию. В VANDJORD следят, чтобы оно доставлялось без повреждений и соответствовало заказной спецификации.

Широкий модельный ряд предлагаемого компанией оборудования позволяет выбрать оптимальное решение для любой задачи. Специалисты VANDJORD всегда готовы оказать помощь в корректном подборе, а при необходимости – принять заказ на изготовление насоса по индивидуальным требованиям (например, поменять материал рабочего колеса, корпуса и т. д.).

Одноступенчатые центробежные насосы VANDJORD NBV, VNK и TPV – это надежное и проверенное решение для промышленности, строительства, коммунального хозяйства и других ­областей применения.
