Рисунок 2.

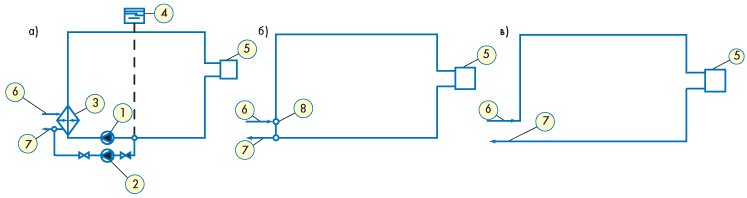

Принципиальные схемы систем центрального насосного водяного отопления при присоединении к наружным трубопроводам:

1 – циркуляционный насос;

2 – подпиточный насос;

3 – теплообменник;

4 – расширительный бак;

5 – радиатор;

6 – подающий трубопровод;

7 – обратный трубопровод;

8 – смесительное устройство
