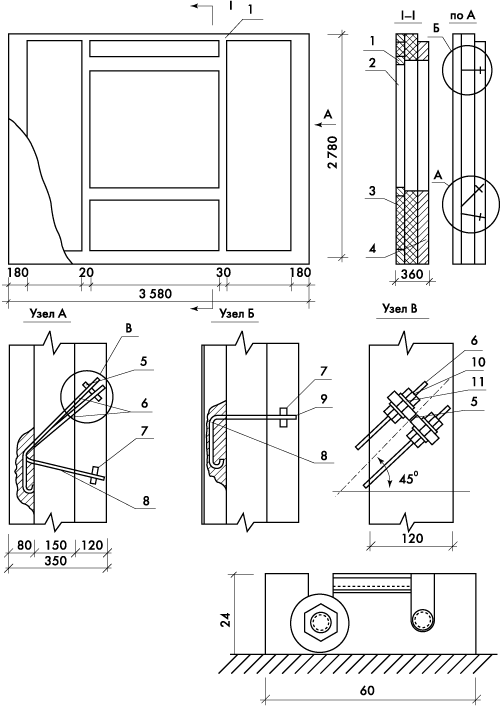

Рисунок 1. Составная панель с фасадной скорлупой

Обозначения:
А – разъемная связь-подвеска;
Б – разъемная связь-распорка;
1 – железобетонная рама;
2 – фибробетонный облицовочный лист;
3 – теплоизоляция;
4 – внутренняя железобетонная скорлупа;
5 – двойная металлическая закладная деталь;
6 – арматурный стержень;
7 – одинарная металлическая закладная деталь;
8 – анкерующий стержень;
9 – арматурный стержень с резьбовым концом связи-распорки;
10 – гайка;
11 – шайба.
