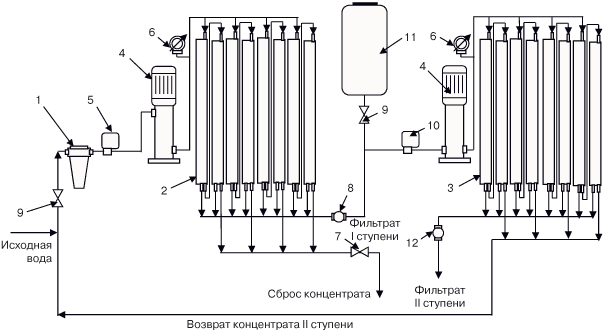

Рисунок 8.

Двухступенчатая схема подготовки глубоко обессоленной воды с использованием обратноосмотических мембран.

Обозначения:

1 – патрон-дозатор ингибитора;

2 – мембранный фильтрационный элемент I ступени;

3 – мембранный фильтрационный элемент II ступени;

4 – насос высокого давления;

5 – реле давления исходной воды;

6 – манометр рабочего давления;

7 – регулировочный вентиль рабочего давления;

8 – водосчетчик фильтрата I ступени;

9 – шаровой кран;

10 – реле давления исходной воды II ступени;

11 – бак фильтрата I ступени;

12 – водосчетчик фильтрата II ступени.
