Экструзия труб? Это очень просто!

Описание:

Предваряя рассмотрение вопросов о производстве полипропиленовых труб (ПП-труб) и фитингов для холодного и горячего водоснабжения, остановимся на характеристиках материала, из которого изготовлены трубы.

Экструзия труб? Это очень просто!



Предваряя рассмотрение вопросов о производстве полипропиленовых труб (ПП-труб) и фитингов для холодного и горячего водоснабжения, остановимся на характеристиках материала, из которого изготовлены трубы.

Трубы из полипропилена имеют целый ряд достоинств перед стальными: они легче последних, не подвержены коррозии, не зарастают в процессе эксплуатации, не вибрируют и не издают урчащих звуков, не разрываются при замерзании воды (cистема выдерживает несколько циклов замерзания при наличии давления без разрушения), не проводят блуждающие токи, не требуют окраски и легки в монтаже. Трубы и фитинги из полипропилена в зависимости от рабочего давления могут работать в течение десятилетий с температурой жидкости до 95°C. ПП-трубы экологически чисты и с успехом применяются в трубопроводах холодного и горячего водоснабжения, отопления и воздуховодах с рабочим давлением до 25 атм.

Благодаря фитингам с хромированными латунными вставками ПП-трубы легко комбинируются со стальными трубами и стальной арматурой, а при укладке в грунт не требуют дополнительной изоляции.

При их монтаже, как правило, применяется диффузионная сварка, выполняемая при помощи несложной оснастки.

Конструкция в результате получается полностью герметичной, а сам процесс сварки занимает очень мало времени. При этом соединение готово к эксплуатации сразу после остывания (2–3 мин.).

Использование ПП-труб дает весьма ощутимый экономический эффект: затраты на транспортировку и монтаж сокращаются по сравнению со стальными трубами в несколько раз.

Экономический эффект от использования труб и фитингов из полипропилена по сравнению со стальными и чугунными складывается из экономии затрат на транспортировку, сокращении трудоемкости и отходов при монтаже, экономии расходных материалов, отсутствия расходов в период эксплуатации, а также значительного срока службы – около 50 лет. Если все эти данные учесть при определении стоимости трубопровода и составлении сметы, то монтаж выполненный из труб и фитингов из полипропилена даст удешевление на 15–20% по сравнению с трубопроводом, выполненным из стальных оцинкованных труб. А учитывая сроки их эксплуатации… Посчитайте сами.

Несколько слов о полипропилене

Материал, используемый для производства труб и фитингов, представляет собой продукт полимеризации пропилена и этилена в определенных пропорциях и носит название полипропилен Рандом сополимер PPRC (тип 3). К сожалению, достойной альтернативы PPRC тип 3, выпускаемым зарубежными производителями, на российском рынке полимеров пока нет. В России для производства ПП-труб для горячего и холодного водоснабжения хорошо зарекомендовали себя марки сополимера пропилена RA 130E BOREALIS (Финляндия) и TIPPLEN CS4-8000 TVK (Венгрия).

Для обеспечения грамотного и правильного применения труб и фитингов из полипропилена в трубных системах в Российской Федерации выпущен Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер» (СП40-101), внесены соответствующие изменения в СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» и в СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Процесс производства труб технологически достаточно прост, относительно нетрудоемок, энергетически малозатратен и экологически безвреден, а минимальная площадь, необходимая для установки и эксплуатации одной комплектной линии для производства труб, составляет порядка 100 м2.

Комплектная линия экструзии ПП-труб представляет собой технологически законченный непрерывный цикл экструзии, калибровки, охлаждения, вытяжки, обрезки и штабелирования готовой продукции и состоит из собственно экструдера с экструзионной головкой, ванны калибрации и охлаждения, тянущего устройства, отрезного устройства и штабелера или автоматического намотчика для труб малого диаметра.

Изготовление труб

Начнем с того, что гранулированый полипропилен засыпается в бункер экструдера, представляющего собой винтообразный шнек из высокопрочной азотированной стали, вращающийся с заданной скоростью внутри материального цилиндра из такого же материала. По всей длине цилиндра установлено несколько нагревателей кольцевого типа и несколько датчиков температуры. Таким образом в каждой условной зоне нагрева имеется возможность установки и контроля температуры расплава в цилиндре. Посредством вращающегося шнека гранулят расплавляется, смешивается и, пластифицируясь под давлением, поступает в экструзионную головку, назначение которой состоит в том, чтобы посредством формообразующих цилиндрических поверхностей дорна (внутренний диаметр) и матрицы (внешний диаметр) на выходе головки получить пластфицированную заготовку в виде трубы. На самой экструзионной головке также установлены кольцевые нагреватели с термодатчиками, обеспечивающие необходимый режим нагрева материала.

Экструзионная головка выполнена в виде единого блока, имеющего фланец для крепления к материальному цилиндру, и состоит из корпуса, рассекателя, дорнодержателя и собственно матрицы, которая центрируется относительно дорна регулировочными болтами для обеспечения равной толщины стенки трубы по диаметру.

В состав экструдера, помимо бункера, пары шнек-цилиндр, экструзионной головки и системы нагревов, входят также асинхронный электродвигатель переменного тока с частотно-регулируемым преобразователем для обеспечения прецизионности вращения шнека, блок электроавтоматики и программируемый логический контроллер, о котором следует сказать дополнительно.

Программируемый логический контроллер по сути является компьютером, содержащим все технологические параметры экструзионной линиии и контролирущим работу всех систем, входящих в ее состав. С помощью пульта управления, состоящего из дисплея и клавиатуры, оператор осуществляет оперативное управление всеми исполнительными устройствами, регулирует и контролирует температуру нагрева экструдера и головки, скорость вращения шнека и тянущего устройства, давление расплава, режимы резки и штабелирования.

В состав экструдера дополнительно может быть включено вспомогательное оборудование. Например, вакуумный загрузчик для обеспечения непрерывной загрузки гранулята в бункер, системы автоматической смены фильтров экструзионной головки и т. д.

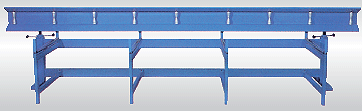

Итак, полипропилен в виде пластифицированной трубной заготовки должен принять форму трубы с задаными внешним и внутренним диаметрами и толщиной стенки. Для этого ее нужно откалибровать, что и происходит в вакуумном калибраторе, через который протягивается трубная заготовка. Ванна вакуумного калибрования и охлаждения представляет собой 3-метровую замкнутую емкость из нержавеющей стали, в торцах которой установлены резиновые манжеты для герметизации ванны. Принцип калибровки трубы – вакуумный, по наружному диаметру. Устройство для вакуумного калибрования по наружному диаметру располагается в передней части ванны и представляет собой латунный цилиндр с центральным отверстием заданного диаметра трубы и с поперечными прорезями по всей длине. Калибратор интенсивно охлаждается при помощи форсунок, из которых подается под давлением вода. Ванна калибрации и охлаждения соединяется с вакуум-насосом и ввиду того, что на ее входе и выходе установлены резиновые манжеты, в ее полости создается разрежение. Благодаря наличию поперечных прорезей в калибраторе отрицательное давление в полости ванны распирает трубу и прижимает ее к внутренней поверхности калибрующей насадки. Разрежение в камере контролируется вакуумметром. Далее труба проходит через диафрагму калибратора в охлаждающую ванну, в которой также поддерживается разрежение, т. к. полость ванны через патрубок соединена с вакуум-насосом и интенсивно охлаждается с помощью форсунок.

Для того чтобы труба равномерно вытягивалась через систему калибрации, сохраняя неизменной и заданной толщину трубы, после дополнительной ванны охлаждения установлено тянущее устройство гусеничного или ленточного типа с пневматическим прижимом траков. Траки приводятся в движение посредством электродвигателя с частотно-регулируемым приводом, синхронизированным с главным приводом экструдера. Усилие прижима траков для различных диаметров труб регулируется механически, путем измененения расстояния между траками.

Для резки труб предназначено отрезное устройство – пила гильотинного или дискового типа в зависимости от диаметра трубы. Устройство работает как в ручном режиме, получая сигнал на начало резки от концевого выключателя, установленного на штабелере, так и в автоматическом, когда режимы резки задаются с пульта управления.

Штабелер сбрасывает готовые трубы заданной длины по мере их поступления с отрезного устройства на специальный стеллаж для их дальнейшей сортировки или упаковки оператором.

При производстве безнапорных труб из полиэтилена или ПП-труб малого диаметра вместо штабелера может использоваться автоматический намотчик, который, имея регулируемый по диаметру намоточный барабан, электропривод и систему счетчика метража, позволяет получать на выходе готовые бухты.

Что касается производства фитингов для труб, то они производятся из того же материала, что и трубы, а именно из полипропилена Рандом сополимер тип 3.

Метод литья под давлением известен уже несколько десятилетий. Термопласт-автомат представляет собой единую технологическую конструкцию. Рассмотрим ее подробнее. Способ загрузки, нагрева и пластификации при подготовке к литью совершенно идентичен экструзионной линии. То есть мы имеем тот же самый бункер для материала и пару шнек-цилиндр, установленную на станину. Полипропилен засыпается в бункер, посредством вращающегося шнека и кольцевых нагревателей превращается в расплав и, пластифицируясь, поступает к соплу для вспрыска в пресс-форму. Последняя представляет из себя две полуформы, гидравлически смыкающиеся перед циклом вспрыска и размыкающиеся после охлаждения готового изделия. Пресс-форма имеет литниковое отверстие для подачи под давлением расплавленного материала. Шнек термопласт-автомата связан с гидроцилиндром и имеет возможность с заданной скоростью двигаться вперед и по команде с пульта оператора возвращаться в исходное положение. Таким образом, процесс производства фитингов представляет собой цикл, состоящий из шести фаз: смыкание полуформ, подвод к литниковому отверстию сопла, вспрыск расплава, отвод сопла, размыкание пресс-формы и набор следующей дозы материала посредством вращения шнека. Любой термопласт-автомат имеет программируемый логический процессор, пульт оператора, блок элетроавтоматики, позволяющие программировать технологический процесс с заданием режимов нагрева, набора материала, вспрыска и других параметров.

Понятно, что эти технологические установки в реальном производстве могут содержать в своем составе различные вспомогательные агрегаты. В некоторых условиях производста желательны установка подготовки воздуха (воздушный компрессор, фильтр), принтер для нанесения маркировки на готовое изделие, холодильная установка и т. д.

Поделиться статьей в социальных сетях:

Все иллюстрации приобретены на фотобанке Depositphotos или предоставлены авторами публикаций.

Статья опубликована в журнале “Сантехника” за №2'2003
