Расширение линейки преобразователей расхода лгк410 к 35-летнему юбилею АО НПФ ЛОГИКА

Серийное производство преобразователей расхода ЛГК410 фирма ЛОГИКА начала в 2019 году. Опыт эксплуатации был учтен при создании новых, усовершенствованных моделей преобразователей, которые увидели свет в начале второго квартала юбилейного, 2024 года.

Широкая линейка ЛГК410 производства АО НПФ ЛОГИКА позволяет рационально подходить к вопросам проектирования, монтажа и эксплуатации узлов учета тепловой энергии, воды и других жидкостей.

Ключевые особенности ЛГК410

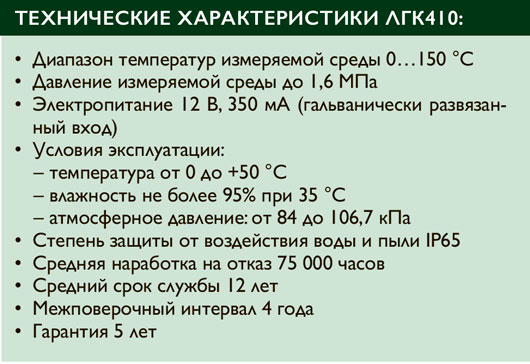

Электромагнитные преобразователи ЛГК410 предназначены для измерения объемного расхода и объема жидкостей с удельной электропроводностью от 10–3 до 10 См/м, избыточным давлением до 1,6 МПа и температурой от 0 до 150 °C.

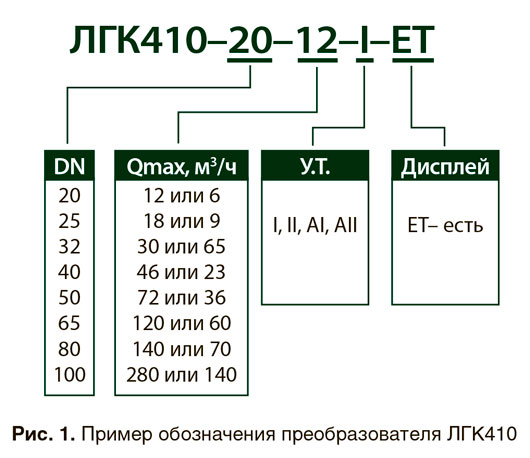

Преобразователи имеют модификации, отличающиеся условным диаметром DN, верхним пределом измерений расхода Qmax, уровнем точности измерений (I, II и новые – AI и AII) и наличием дисплея. Код модификации преобразователя указывается в его обозначении, пример которого приведен на рис. 1.

За годы серийного выпуска преобразователей ЛГК410 были отточены технологии изготовления, настройки и обслуживания, получены многочисленные данные с объектов, на которых работают преобразователи, накоплена богатая статистика поверок. С удовлетворением можно отметить, что инженерные идеи, заложенные разработчиком, оправдали расчеты и ожидания.

Преобразователь имеет полностью металлический корпус, что за счет двойного экранирования обеспечивает высокую степень помехоустойчивости и защиту от воздействия внешнего электромагнитного поля.

Проточная часть выполнена из нержавеющей стали, что делает прибор более долговечным, коррозионно-устойчивым, а также пригодным для использования в чистых технологиях. Лаконичный, контрастный и яркий графический дисплей позволяет комфортно контролировать показания в помещениях с любым уровнем освещенности. Интерфейс связи с внешними устройствами, поддерживающий два протокола обмена (ЛОГИКА М4 и ModBus RTU), дает возможность интегрировать преобразователи в информационные системы любого масштаба и уровня сложности – от систем одного предприятия до глобальных интернет-ориентированных систем мониторинга и диспетчеризации. Важной особенностью является возможность объединения ЛГК410 в единую сеть до 30 преобразователей с подключением к сети Ethernet через адаптер АДС99.

Другое неоспоримое преимущество при эксплуатации – отсутствие подвижных элементов конструкции, что обеспечивает надежность самой конструкции преобразователя. При этом для удобства пользователей реализована функция программного поворота изображения на дисплее, позволяющая произвести монтаж преобразователя в любом положении.

Преобразователь ЛГК410 учитывает расход как в прямом, так и в обратном направлении, регистрирует события «реверс потока», «пустая труба», «значение расхода вне диапазона измерений». Кроме того, ЛГК410 имеет 3 дискретных выхода, 2 из которых свободно конфигурируемые, и по каждому из них может быть сформирован сигнал, пропорциональный прошедшему объему жидкости, а также о возникновении каких-либо событий (диагностических сообщений).

Бесплатные фирменные программные продукты и мобильные приложения обеспечивают сопровождение преобразователей расхода ЛГК410 практически во всех сферах и на всех стадиях применения.

Широкая номенклатура диаметров преобразователей ЛГК410

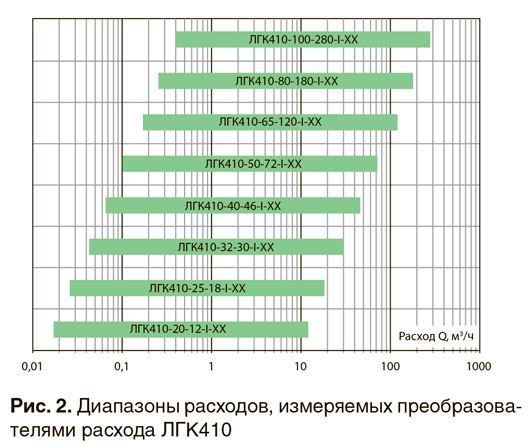

Линейка номинальных диаметров выпускаемых в настоящее время преобразователей включает в себя: DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 (рис. 2).

Широкая линейка выпускаемых диаметров полностью решает вопрос присоединений ко всем существующим типоразмерами трубопроводов в диапазоне от 20 до 100 мм. Это, в свою очередь, позволяет инженеру-проектировщику делать оптимальный выбор по соотношению цены, диапазона измерений, потерь давления и объема монтажных работ.

Новая геометрия измерительного канала

В модельном ряду преобразователей расхода ЛГК410 появились модели с новой геометрией измерительного канала. За счет встроенного сужения со специальным безотрывным профилем достигается улучшение таких важных характеристик преобразователя, как чувствительность и отношение «сигнал/шум».

Существенно улучшаются и метрологические характеристики преобразователя в нижней части диапазона измерений.

Точность измерений

Статистический анализ результатов обработки тысяч протоколов поверок преобразователей расхода ЛГК410 позволил с оптимизмом взглянуть на перспективы улучшения метрологических характеристик. С учетом результатов анализа существующие уровни точности (УТ) I и II дополнены еще двумя (AI и AII).

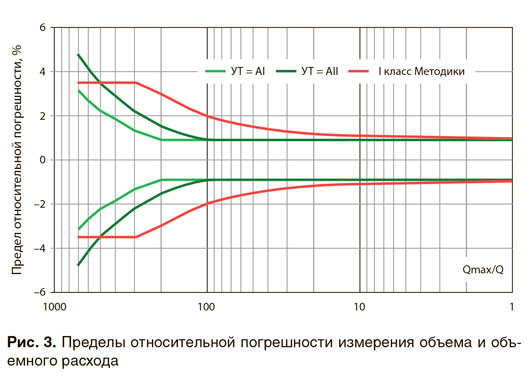

Решение о способе нормирования метрологических характеристик для новых УТ выработано с учетом требований действующей Методики [1] учета тепловой энергии. Нагляднее всего это видно на рис. 3, где изображена кривая, рассчитанная по 12.1 упомянутой Методики, а также кривые, соответствующие погрешности преобразователей со вновь вводимыми УТ.

Изображение очевидно демонстрирует (рис. 3), что точность преобразователя с уровнем AI выше, чем требования Методики к I классу теплосчетчиков, причем во всем диапазоне измерений. Уровень AII во всем диапазоне измерений удовлетворяет требованиям, предъявляемым к относительной максимальной допускаемой погрешности датчиков расхода теплосчетчиков II класса. Важно отметить, что преобразователи расхода ЛГК410 любых уровней точности могут работать в составе теплосчетчиков класса I. Так, из рисунка видно, что выполнение ограничения предела погрешности в 3,5 %, накладываемое Методикой, обеспечивается для преобразователей с уровнем точности AII в очень широком диапазоне > 99,7 %. Преобразователи с уровнем точности АI обеспечивают соблюдение указанного требования в еще более широком диапазоне, совпадающем с диапазоном измерений преобразователя – от Qmax / 700 до Qmax.

Защита он несанкционированного доступа

Преобразователи расхода ЛГК410 имеют функцию аппаратной защиты настроек от несанкционированного изменения – так называемый ключ ЗАЩИТА, который является атрибутом не только преобразователей ЛГК410, но и тепловычислителей и газовых корректоров фирмы ЛОГИКА.

В условиях эксплуатации ключ ставится в активное состояние, на дисплее отображается значок в виде замка. Настройки преобразователя, доступные пользователю до ввода в эксплуатацию, в процессе эксплуатации изменить невозможно.

Кроме того, информация в паспорте преобразователя представлена в машинно--читаемом формате (в виде QR-кодов и штрихкодов), криптографически защищена от подделки и может быть верифицирована с помощью фирменной программы ИНСПЕКТОР при подключении расходомера к мобильному устройству.



Соответствие стандартам

Преобразователи расхода ЛГК410 зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений, внесены в Реестр государственной системы обеспечения единства измерений Республики Казахстан и допущены к импорту и вводу в эксплуатацию на территории республики, что подтверждается соответствующим сертификатом. Приборы соответствуют обязательным требованиям технических регламентов Таможенного союза.

Преобразователи входят в серийно выпускаемые теплосчетчики ЛОГИКА 8940, ЛОГИКА 8941, ЛОГИКА 8943, ЛОГИКА 1962 и ЛОГИКА 6962, полностью отвечающие действующим нормативным требованиям.

Техдокументация на продукцию АО НПФ ЛОГИКА размещена на сайте: www.logika.spb.ru.

Поставка преобразователей расхода ЛГК410 и теплосчетчиков ЛОГИКА осуществляется специализированной фирмой по комплектным поставкам АО «Комплектэнергоучет», а также обособленными подразделениями АО «Комплектэнергоучет», открытыми в ряде крупных городов России.

Литература

1. Методика осуществления коммерческого учета тепловой энергии, теплоносителя (утверждена приказом Министерства строительства и жилищно-коммунального хозяйства от 17 марта 2014 г. № 99/пр).
