Водяное напольное отопление

Описание:

Последние 70 лет шведская компания Wirsbo, существующая почти 4 столетия, занимается производством труб, целенаправленно совершенствуя материалы для их изготовления: сталь — 1934 год, полиэтилен — 1955 год, металлопластик — 1968 год и поперечносшитый полиэтилен PEX-A — 1972 год.

Водяное напольное отопление

Последние 70 лет шведская компания Wirsbo, существующая почти 4 столетия, занимается производством труб, целенаправленно совершенствуя материалы для их изготовления: сталь — 1934 год, полиэтилен — 1955 год, металлопластик — 1968 год и поперечносшитый полиэтилен PEX-A — 1972 год. PEX-A обладал великолепными физико-химическими и механическими параметрами, поэтому уже первый прокат изготовленных из этого материала труб имел ошеломляющий успех. Это стало событием, которое изменило статус компании и революционизировало рынок строительных коммуникаций. В 1973 году в Германии была организована Wirsbo PEX Gmbh, которая стала первой компанией, производящей продукцию за пределами Швеции. В настоящее время Wirsbo имеет 5 заводов, которые размещаются в Швеции, Германии, США, Испании, Канаде и выпускают ежегодно 77 млн м труб, реализующихся в 55 странах мира.

Активную работу в России Wirsbo проводит с 1992 года. Трубы этой компании использовались при устройстве санитарно-технических систем в общественных инфраструктурах Москвы (Центральный телеграф, аэропорт «Домодедово», стадион «Лужники» и др.), Санкт-Петербурга, Новосибирска и др. городов, при строительстве многоэтажных жилых комплексов и коттеджей.

На сегодняшний день в мире безотказно работает около 1 млн объектов с напольным обогреванием Wirsbo. Возрастающий интерес к этим системам связан с их несомненными достоинствами. Основное преимущество заключается в использовании в качестве теплоносителя воды, циркулирующей по греющему контуру из труб Wirsbo-pePEX.

Вода имеет высокое теплосодержание на единицу объема и может нагреваться различными источниками энергии (электричество, нефть, газ, уголь и др.). Она чиста, не токсична и всегда доступна, в том числе и по цене. Низкая температура воды (наиболее экономичные температурные параметры на входе и выходе системы 55/45°C), при которой работают системы напольного отопления, способствует экономии энергии. При этом снижаются неэффективные потери тепла трубами на пути от источника тепла к отапливаемому пространству.

От напольных систем, использующих в качестве теплоносителя электроэнергию, системы Wirsbo выгодно отличаются отсутствием дополнительной нагрузки электромагнитных полей.

Водяное напольное отопление

В сравнении с другими обогревательными системами (например, радиаторное отопление), в которых используется тот же теплоноситель, а именно вода, напольное отопление характеризуется иным способом распределения тепла. Многолетний практический опыт компании показывает, что напольное отопление благодаря участию всей поверхности пола в эмиссии тепла обеспечивает исключительно равномерное горизонтальное распределение температур и близкое к идеальному вертикальное распределение. Таким образом, в помещениях создается наиболее оптимальный климат: температура пола в помещениях колеблется в пределах 22–25°C, а температура воздуха на уровне головы составляет 19–22°C. Это наиболее благоприятные жизненные условия, что подтверждают проведенные независимые психологические тесты, свидетельствующие о том, что люди чувствуют себя наиболее комфортно, если голове немного холоднее, чем ногам.

Формирование теплового комфорта в помещениях обеспечивается высоким уровнем приятного для человека теплового излучения, составляющего 50–70% теплового потока. Комбинация из теплового излучения и медленного конвективного теплового потока является наилучшим техническим решением, обеспечивающим преимущества напольного отопления.

В отличие от радиаторного отопления напольная система не способствует возникновению неблагоприятной для человека положительной ионизации воздуха, и при ее использовании, что очень важно, поддерживается оптимальная влажность воздуха. Напольная система гигиенична, поскольку при минимальных тепловых потоках пыль в помещении практически не циркулирует. Она невидима, подходит для современного дизайна, и при отсутствии отопительных приборов появляется возможность более рационального использования площадей жилого или офисного помещения.

И наконец, необходимо отметить экономический фактор: при напольном отоплении, в сравнении с радиаторным, экономится тепловая энергия на 20–30% в жилых зданиях, а в помещениях с высокими потолками (спортзалы, выставочные павильоны, церковные комплексы) этот показатель может достигать 50%.

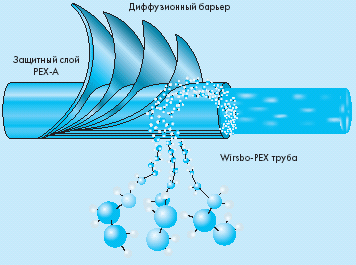

Между тем достоинства водяного напольного отопления складываются из суммарного влияния теплоносителя и отдельных элементов системы, в состав которой входят трубы и комплектующее оборудование. В системах напольного отопления Wirsbo используются специально разработанные трубы Wirsbo-pePEX и Wirsbo-evalPEX, изготовленные из полиэтилена PEX-A с антидиффузионным барьером, блокирующим проникновение кислорода в систему и предохраняющим ее стальные элементы от коррозии.

Антидиффузионные барьеры накладываются на основную трубу Wirsbo-PEX, а сверху покрываются защитным слоем для предотвращения возможных повреждений при монтаже труб Wirsbo-pePEX.

Трубы надежны в эксплуатации:

- не засоряются и не зарастают благодаря гладкой поверхности, на которой не осаждаются химические и механические отложения;

- устойчивы к коррозии и агрессивным средам;

- имеют низкую теплопроводность, обеспечивающую медленное охлаждение воды в системе;

- имеют низкую звукопроводимость, обеспечивающую бесшумную работу системы;

- имеют низкий коэффициент сопротивления при движении по ним жидкости и обеспечивают высокую скорость ее транспортировки;

- прочны, имеют высокие коэффициенты сопротивления усталости и механическим нагрузкам, устойчивы к истиранию;

- долговечны, безаварийная эксплуатация не менее 50 лет.

Трубы просты в монтаже:

- обладают гибкостью, позволяющей изгибать трубу на соответствующий угол путем холодного гнутья;

- имеют малый вес и поставляются в бухтах по 60, 120, 240 и 480 м, которые легко разматывать при укладке петель напольного отопления;

- легко режутся и обрабатываются простым инструментом;

- трубы обозначены двойной зеленой полосой, позволяющей избежать перекручивания.

Другие части системы, такие как коллекторы и фитинги, изготавливаются из специальной, стойкой к дезоцинковыванию латуни.

Система работает по принципу подающего и обратного коллекторов, каждая петля контролируется с обоих концов. Вентиль на подающем коллекторе может быть снабжен исполнительным механизмом, который управляется от комнатного термостата или вручную. В обратный коллектор встроены регулирующие вентили, которые контролируют поток воды по всем петлям, выравнивая таким образом перепады давления. Регулирующее оборудование (термостаты и исполнительные механизмы) надежно обеспечивает регулировку комнатной температуры, основанную на открытии и закрытии потока воды (двухпозиционное регулирование).

Таблица
Название
трубы
Назначение Рабочие
параметры
Внешний диаметр х
х толщина стенки,
мм
Вес,
кг/100 м
бар  t, °C
Wirsbo-pePEX с
антидиффузионным
барьером для
кислорода из PVAL
Укладка петель 6 60 20х2,0 11,7
Wirsbo-evalPEX с
антидиффузионным
барьером для
кислорода из EVON
Подводка к
коллектору
6 60 25х2,3 17,2

Система водяного отопления представляет собой многослойную конструкцию, которая устанавливается на бетонные или деревянные перекрытия. Она должна отвечать всем нормам по теплоизоляции, звукоизоляции и прочности. Для новых зданий с наливными бетонными полами система напольного отопления проектируется как система «мокрой укладки». В ней предусматриваются слои: бетонная плита, гидроизоляция (особенно необходима для плит соприкасающихся с землей и во влажных помещениях), звуко- и теплоизоляция, пленка, трубы, бетонная стяжка, цементный слой для выравнивания пола и покрытие. Отопительные петли в этом варианте находятся в бетонной смеси. Бетон хорошо проводит тепло, и этот наливной слой служит экраном для распределения тепла по поверхности пола. В старых зданиях, когда наливные полы не могут быть установлены, используют метод «сухой прокладки». Отопительные трубы устанавливают в изоляции несущего слоя в специальных алюминиевых пластинах, которые обеспечивают равномерное распределение тепла. Это уменьшает количество тяжелых слоев и высоту конструкции. Специально для этих целей разработана система Wirsbo-Alu. Толщина изоляционных слоев и используемые материалы варьируются в зависимости от производственного назначения строительных объектов.

Трубы в напольном отоплении укладываются в греющий контур различными способами. Наиболее оптимальным является контур «улитка», т. к. он обеспечивает равномерное распределение температуры. При этом способе разница температуры под подающей и обратной трубами практически не заметна. Контур «змеевик» проще в монтаже, но его целесообразно использовать в глубоких помещениях или при наличии холодной стены.

Крепление труб в контурах также осуществляется различными способами. Крепление с помощью арматурной сетки и проволоки, либо крепежной ленты и монтажных скоб отличается простотой и имеет дополнительное преимущество за счет увеличения прочности механической стяжки пола при ее армировании. Кроме того, благодаря сетке трубы будут полностью утоплены в бетоне, гарантируя при этом максимальную теплоотдачу. Второй способ – фиксация труб в специальных направляющих рейках. Установка труб проводится легко и быстро.

Последний, самый важный слой конструкции – это покрытия.

Используемые для этих целей материалы и их толщина влияют на передачу тепла в обогреваемое помещение. Поэтому при выборе напольного покрытия рекомендуется в качестве критерия использовать показатели теплового сопротивления R, которые составляют: для керамической плитки и мрамора – 0,02 м2•К/Вт, синтетического напольного покрытия – 0,075 м2•К/Вт, паркета и ковролина – 0,10–0,15 м2•К/Вт. При более высоких величинах (больше 0,15 м2•К/Вт) напольные покрытия будут выполнять роль теплоизоляции. Необходимо также предусмотреть, чтобы напольные покрытия и применяемый для их закрепления клей могли выдерживать длительное воздействие температуры около 50°С.

Систему напольного отопления можно применять для монтажа в жилых и общественных зданиях, производственных помещениях, спортивных залах и др. Долговечность этих систем оценивается сроком более 50 лет. Кроме того, применение низкотемпературных параметров и высокая степень лучистой составляющей теплового потока позволяет значительно экономить тепловую энергию. И наконец, самое важное доказательство преимущества этой системы – комфорт в Вашем доме.

Поделиться статьей в социальных сетях:

Все иллюстрации приобретены на фотобанке Depositphotos или предоставлены авторами публикаций.

Статья опубликована в журнале “Сантехника” за №5'2002
