Эксплуатация системы наружного освещения

А. В. Лавров, заместитель технического директора по наружному освещению и архитектурно-художественной подсветке АО «ОЭК»

В. В. Зажигин, главный специалист службы архитектурно-художественной подсветки АО «ОЭК»

М. А. Васильченко, заместитель руководителя департамента наружного освещения и архитектурно-художественной подсветки АО «ОЭК»

Сегодня эксплуатация системы наружного освещения – это непрерывный процесс, который включает в себя ряд мероприятий по поддержанию системы в регламентном состоянии. Сюда входит и планово-предупредительное воздействие или ремонт по действительному техническому состоянию электрооборудования от пункта питания до конечного потребителя светотехнического оборудования системы наружного освещения. В число важнейших задач эксплуатации системы наружного освещения города входит определение и порядок ликвидации нарушений и аварийных режимов работы данной системы по средствам автоматизированных систем предикативного анализа в установленные сроки [1].

Современное наружное освещение улиц, скверов, парков, пешеходных зон, детских и спортивных площадок, всего разнообразия элементов городской инфраструктуры повышает уровень комфорта и определяет внешний облик города в темное время суток. Искусственный свет благодаря своим богатейшим возможностям становится кластером и позволяет в условиях вечернего города решать задачу организации пространства, освещения отдельных композиций, рекламы, архитектурно-художественной подсветки и иллюминации. В городской среде основными пользователями наружного освещения (далее – НО) являются пешеходы, водители автотранспорта, жители окружающих домов.

В настоящее время сформулированы основные требования к искусственному освещению как в части пользователей НО, так и в части производителей светотехнического оборудования. Эти требования должны соответствовать стандартам ГОСТ Р МЭК 60598-1–2011, ГОСТ Р IEC 60598-2-3–2012, ГОСТ Р 54350–2015, ГОСТ Р 55705–2013¹, а также комплекту конструкторской документации производителя на конкретный тип светильника [2–4], включая СП 323.1325800.2017, СП 52.13330.2016, ГОСТ Р 55706–2013 и ГОСТ Р 55844–2013².

Выявление и ликвидация аварий

Существующий регламент по функционированию системы НО требует от персонала эксплуатирующей организации принятия неотложных мер по выявлению и устранению аварий, нарушений и замечаний в работе системы НО. За проведение работ по определению мест повреждений и других нарушений в работе системы НО, а также восстановление работоспособности до регламентного состояния системы несет ответственность оперативный персонал: дежурный диспетчер предприятия, персонал оперативно-выездной бригады.

Решения о порядке ликвидации аварий или устранения нарушений принимает диспетчер с учетом ряда факторов:

• наличия сил и средств для ликвидации аварии, места нахождения персонала оперативно-выездной бригады в данный момент времени,

• возможности привлечения персонала смежных (РЭС),

• погодных условий и др.

От своевременности и безошибочности решений оперативного персонала при ликвидации аварий и устранении замечаний зависит качество и эффективность работы предприятия в целом.

Управление и контроль

Система НО является самостоятельной и получает питание от системы электроснабжения общего пользования. Управление НО и контроль технического состояния осуществляются дистанционным способом. Для поддержания высокой надежности функционирования системы НО особое внимание в процессе эксплуатации уделяется пунктам питания, так как от надежности электроснабжения зависит надежность работы всей системы [5, 6].

В наружном освещении сети подразделяются на питающие и распределительные. К питающим относятся линии от распределительного устройства трансформаторной подстанции (ТП) или ответвления от воздушных линий электропередачи до вводно-распределительного устройства (ВРУ) НО; к распределительным сетям относятся линии от ВРУ НО до конечного потребителя (светотехнического оборудования).

Повышение энергоэффективности

Особое внимание в процессе эксплуатации системы наружного освещения необходимо уделять эффективности ее функционирования, а именно снижению электрических потерь. При проектировании и последующей эксплуатации следует учитывать, что в сетях наружного освещения города вследствие относительно большой длины распределительных линий существенное значение приобретает равенство потерь напряжения в отдельных фазах. Это равенство достигается определенной последовательностью подключений светотехнического оборудования к фазам распределительной сети НО. Необходимо соблюдать порядок подключений светильников к фазам согласно принятой схеме (рис. 1).

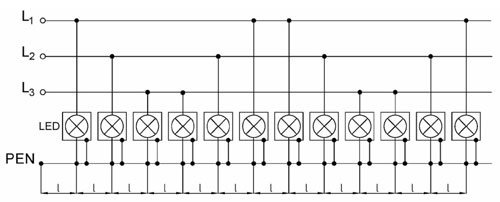

Рис. 1.

Схема эффективного включения светильников наружного освещения

В распределительной сети НО при заданном материале и сечении проводов потери напряжения прямо пропорцио-нальны моменту нагрузки. На схеме (рис. 2) можно видеть, что сумма моментов нагрузок для фазы L1 меньше, чем сумма моментов нагрузок для фазы L2, и еще меньше, чем для фазы L3. В самом деле, из каждых трех нагрузок, последовательно размещенных на линии, первые нагрузки подключены к фазе L1, вторые, более удаленные от источника питания, к фазе L2, а третьи, наиболее удаленные, к фазе L3.

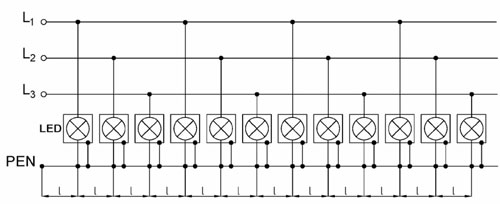

Рис. 2.

Энергетически неэффективная схема подключения светотехнического оборудования

Моменты нагрузки для фазы L1 в данном случае можно определить как ∑М_L1 = Pl + P4l + P7l + P10l = 22Pl. Аналогично определяем момент нагрузки для фаз L2 и L2: ∑М_L2 = 26Pl; ∑М_L3 = 30Pl.

Таким образом, если потери напряжения в проводе фазы L1 равны ΔUL1, то потери напряжения в проводах фаз L2 и L3 составят соответственно: Δ U_L2 = 1,18U_L1; Δ U_L3 = 1,36Δ U_L1.

Можно сделать вывод, что потери напряжения в фазе L2 на 18 %, а в фазе L3 на 36 % больше, чем потери напряжения в фазе L1. Такую разницу в потерях напряжения допускать нецелесообразно.

Сравнительно применив порядок подключения светильников к фазам (рис. 1), будем иметь следующее:

∑ М_L1 = Pl + P6l + P7l + P12l = 26Pl;

∑ М_L2 = P2l + P5l + P8l + P11l = 26Pl;

∑ М_L3 = P3l + P4l + P9l + P10l = 26Pl.

Данная схема позволяет привести к равенству моменты нагрузки по фазам и, следовательно, одинаковые для всех фаз потери напряжения.

Это обстоятельство необходимо учитывать при проектировании, строительстве и эксплуатации систем наружного освещения. Данное схемное решение позволяет повысить энергетическую эффективность в части снижения потерь электрической энергии и систематизировать нагрузку фаз системы НО [7].

Проведем сравнительный анализ двух вариантов подключения светильников к распределительной сети НО. Рассмотрим часто применяемую схему подключения светотехнического оборудования к распределительной сети и сравним ее с предлагаемой схемой (рис. 1).

Перспектива использования искусственного интелекта

Благодаря науке и техническому прогрессу система наружного освещения города проходила много этапов развития и модернизации. Очередной этап развития предполагает применение LED-источников света и светотехнического оборудования, управляемого по технологии искусственного интеллекта. Данный подход позволит создать эффективное человеко-машинное взаимодействие в системе НО и позволит значительно повысить эффективность технического обслуживания и ремонта установленного электрооборудования, что в итоге снизит затраты на эксплуатацию системы НО. Положительные результаты по надежности и эффективности функционирования данной технологии подтвердил реализованный проект «Смарт-квартал» в Марьино в 2018 году.
